LMX系列超声驱动器新升级，M4型号技术指标实现突破

发布时间：2025-07-04 10:20:00

简介：LMX-4超声驱动器基本组成：LMX系列超声驱动器由定子和转子组成。定子通常为多边形金属内螺纹结构，外侧粘贴压电陶瓷元件；转子为带有外螺纹的空心螺杆，与定子通过螺纹啮合。压电元件通电后激发定子产生沿圆周方向的面内弯曲行波，通过螺纹摩擦驱动转子旋转并转换为轴向直线运动。

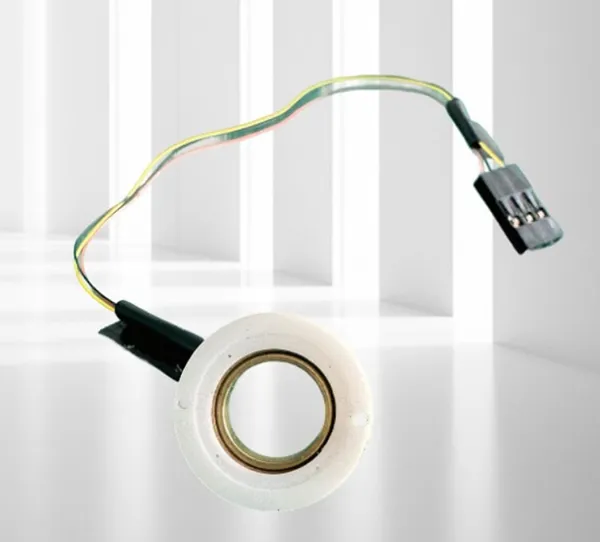

LMX-4超声驱动器

一、结构与工作原理

基本组成：LMX系列超声驱动器由定子和转子组成。定子通常为多边形金属内螺纹结构，外侧粘贴压电陶瓷元件；转子为带有外螺纹的空心螺杆，与定子通过螺纹啮合。压电元件通电后激发定子产生沿圆周方向的面内弯曲行波，通过螺纹摩擦驱动转子旋转并转换为轴向直线运动。

振动源：利用逆压电效应，压电陶瓷在超声频段（＞20kHz）的振动通过机械共振放大，形成行波或驻波，进而驱动转子。

二、技术指标

LMX-4:

外形尺寸：外径6.1mm、高度5.5mm、转子内径3.2mm

输入电压：DC：5-12V（可选）

工作电流：165mA（5V供电为例）

功耗：0.8W（5V供电为例）

阻抗：≥3.5K

行程：≤100mm

定位精度：1μm

运动速度：＞2mm/s

响应时间：＜1ms

堵转力矩：＞20g

工作温度：-55℃～150℃

寿命：500000 次（一个往返为一次）

三、典型应用

光学调焦：用于工业、诊疗内窥镜；手机摄像头模组（如AF自动对焦），实现镜头快速移动。

精密仪器：如内窥镜驱动、半导体设备等需要微米级运动的领域。

航空航天：适应真空、极端温度等恶劣环境。
